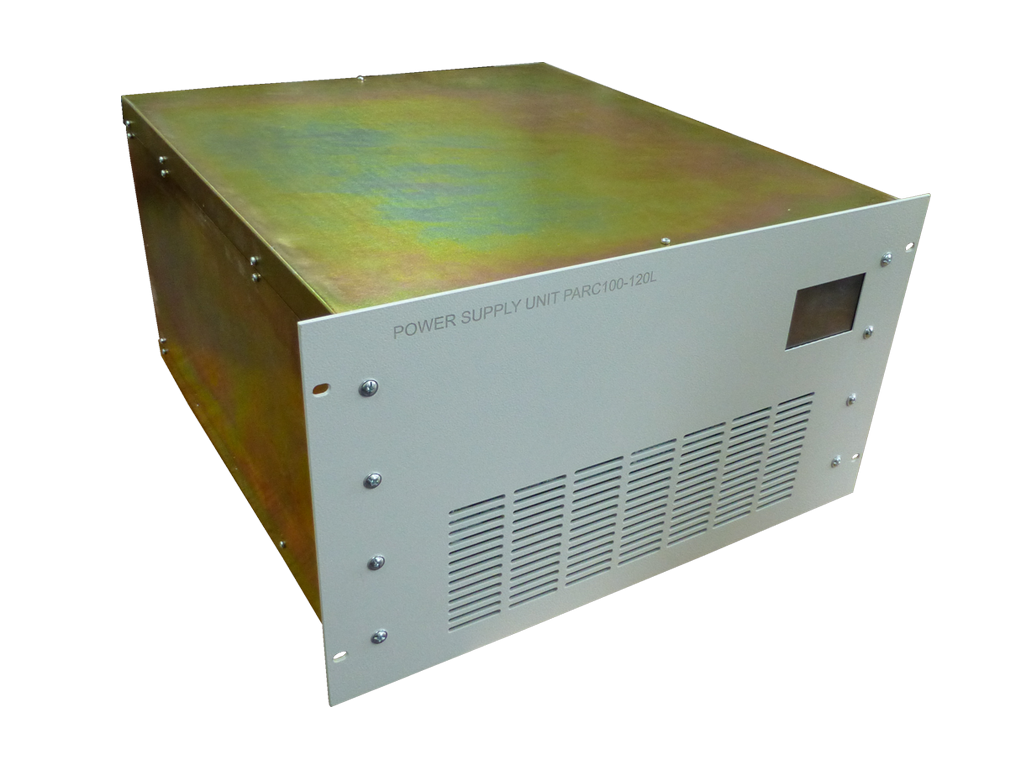

Источник питания PARC 100-120L
×
Источник питания предназначен для работы в составе системы импульсного электродугового источника углеродной плазмы с инициированием вакуумного дугового разряда импульсом лазерного излучения. Источник питания служит для зарядки накопителя энергии емкостью 2 000 мкФ до предустановленного значения напряжения зарядки и синхронизации работы одного твердотельного лазера инициирования дугового разряда.
Технические характеристики источника питания
| Максимальная величина напряжения зарядки емкостного накопителя энергии при его емкости 2 000 мкФ и частоте следования циклов заряд/импульсный разряд 120 Гц | ≥ 320 В |
| Диапазон установки напряжения зарядки емкостного накопителя | 100 - 320 В |
| Максимальный ток зарядки емкостного накопителя | 115 А |
| Максимальная частота повторения циклов заряд/импульсный разряд | 120 Гц |
| Дискретность задания частоты повторения цикла | 5 Гц |
| Число каналов синхронизации источников лазерного излучения | 1 шт |
| Тип сигнала синхронизации | дискретный, развязанный оптически канал, нагрузочная способность согласуется с Покупателем |
| Емкость счетчика импульсов разряда | 999 999 |

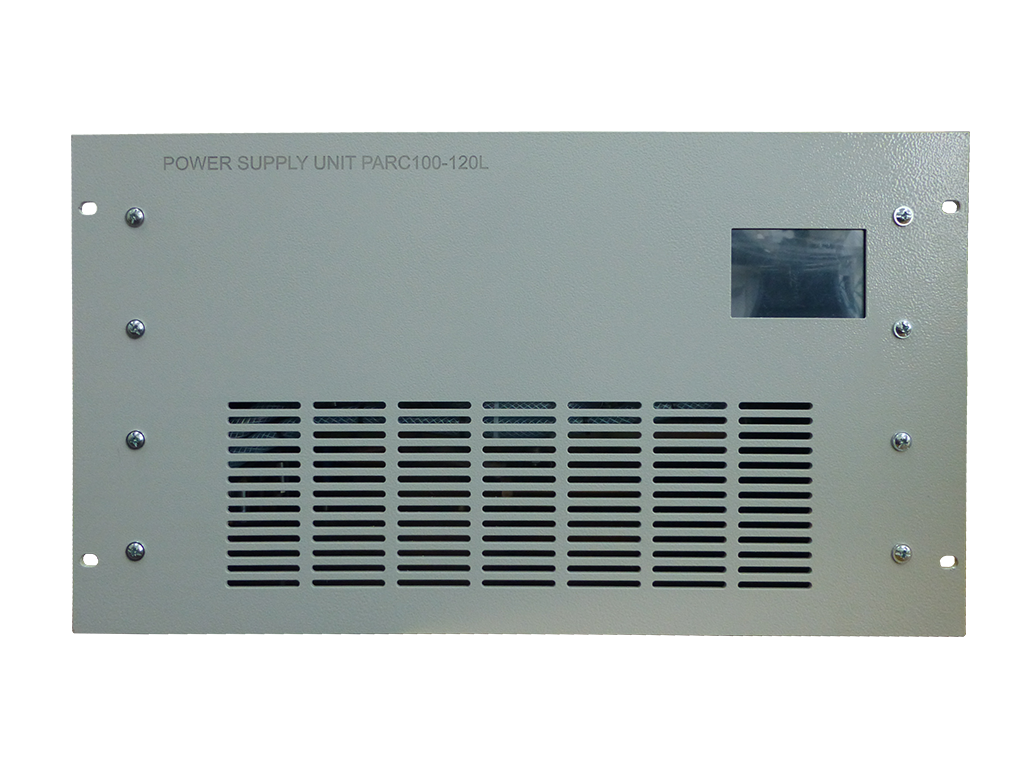

| Индикация и управление | - сенсорный дисплей на лицевой панели источника питания - последовательный порт RS-485 - протокол ModBus RTU |
| Блокировка включения | изолированный дискретный вход 24VDC |
| Параметры питающей сети | 3Ph+N+PE 380/400 VAC 50/60 Hz |
| Максимальная мощность, потребляемая от питающей сети | 45 кВт |
| Условия эксплуатации | незагрязненная атмосфера сухого производственного или лабораторного помещения с максимальной температурой окружающей среды 35 °С и влажностью не более 75% |
| Время непрерывной работы источника питания в нормальных условиях эксплуатации | не менее 12 часов |
| Охлаждение | комбинированное:

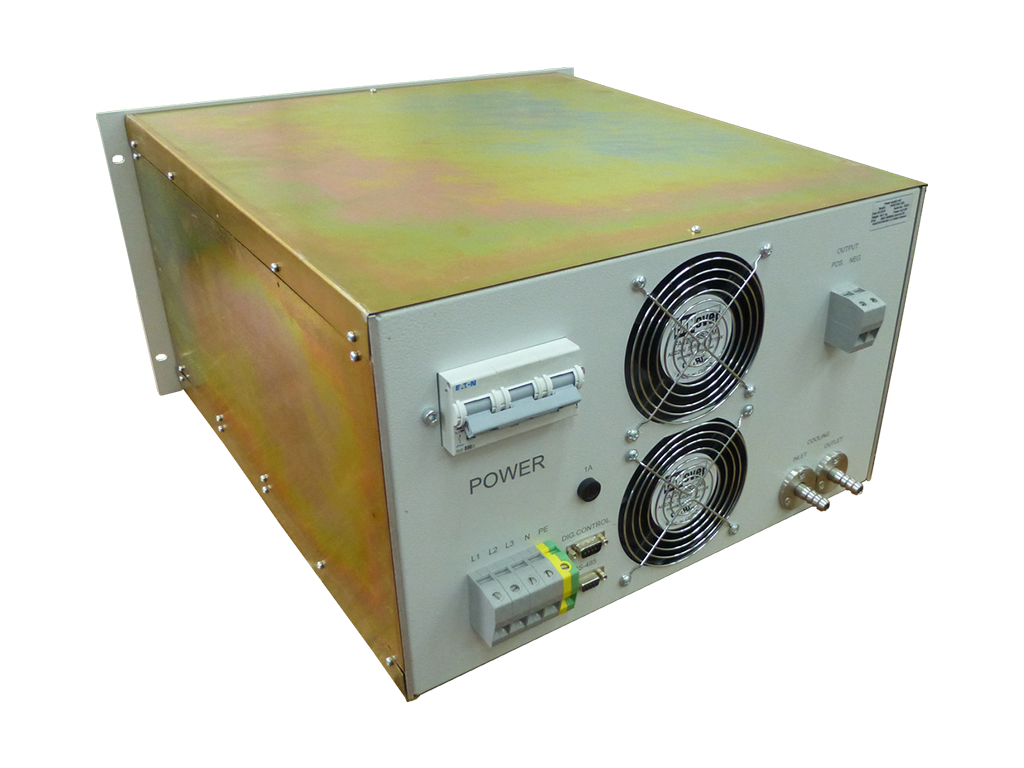

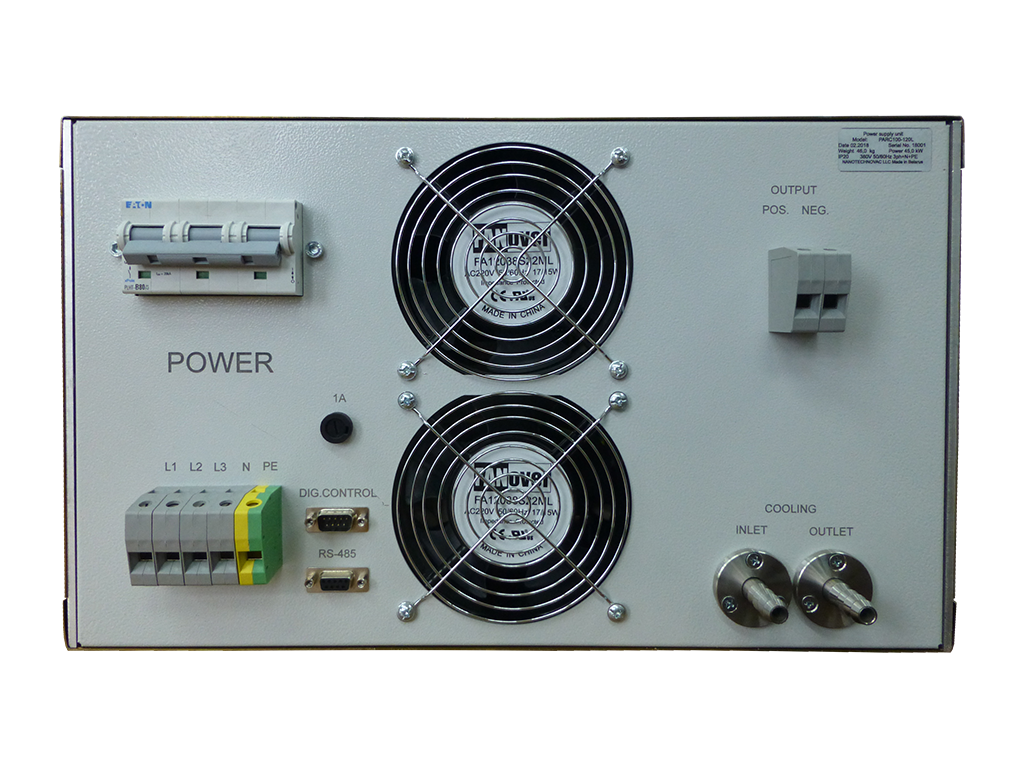

- воздушное, забор воздуха со стороны лицевой панели, сброс со стороны задней панели - жидкостное, не менее 1 л/мин при температуре жидкости не выше 20 °С, штуцеры подвода и слива расположены на задней панели источника питания |
| Габариты | 7U, глубина 495 мм |
| Вес | ≤ 50 кг |
